ECLAIRER UN VILLAGE AVEC UN MIROIR GEANT !

Quand on est dans le noir, sans soleil, au fond d'une vallée, avec une cour exposée au Nord ou un patio sans lumière naturelle, comment faire entrer le soleil sans trop dépenser ?

La réponse a été trouvée pour un village d'Italie nommé Viganella qui se trouvait en fond de Vallée dans l'obscurité tout l'hiver !
Un miroir géant a été installé sur la montagne, à environ 190m de la place du village et croyez-le si vous le voulez, cela éclaire tout l'hiver la place du village !
Vous trouverez ci-dessous les photos incroyables de cette solution efficace.
J'ai voulu vérifier cette expérience, vous trouverez les détails de mon expérience tout en bas de cet article. Mais aussi des croquis explicatif pour un problème similaire avec une cour, un patio, un bâtiment au Nord etc... Ainsi que le prix du verre, des miroirs classiques, trempés ou géants!
.........................................................
Article exceptionnel et très complet
Par dadorf.ch le 29.11.2010
Tous droits réservés
.........................................................

Le village de Viganella et son miroir :
Tout le village est à l'ombre sauf la place, visée par le miroir

Voici le reflet du miroir géant (environ 8mx5m)

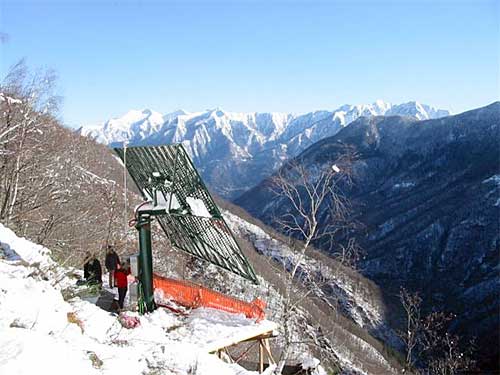

Voici le miroir géant (qui sur cette photo ne pointe évidemment pas dans la direction pour éclairer le village):

Voici la place du village recevant le soleil via le miroir :

La solution trouvée par la mairie a attiré les télévisions du monde entier !

La source des photos est le site suivant :
L'expérience en miniature réalisée par mes soins :
Nous sommes le 29 Novembre 2010, plein Sud (le Sud est à droite sur les images), il est environ 11H00 du matin.
J'ai pris un miroir de salle de bain, une boîte d'environ 20cm de profondeur dont le fond, sans le miroir est totalement dans l'ombre.
Le miroir est ensuite orienté vers le fond de la boîte.
Et miracle, la totalité de la surface du miroir renvoie au fond de la caisse sombre une tâche de soleil de même surface.
Vous pouvez reproduire cette solution en miniature, comme moi avec n'importe quelle boîte (carton, plastique etc...).
Le soleil est réfléchit à environ 90% et la chaleur à 80%.
Ce qui n'est pas rien !

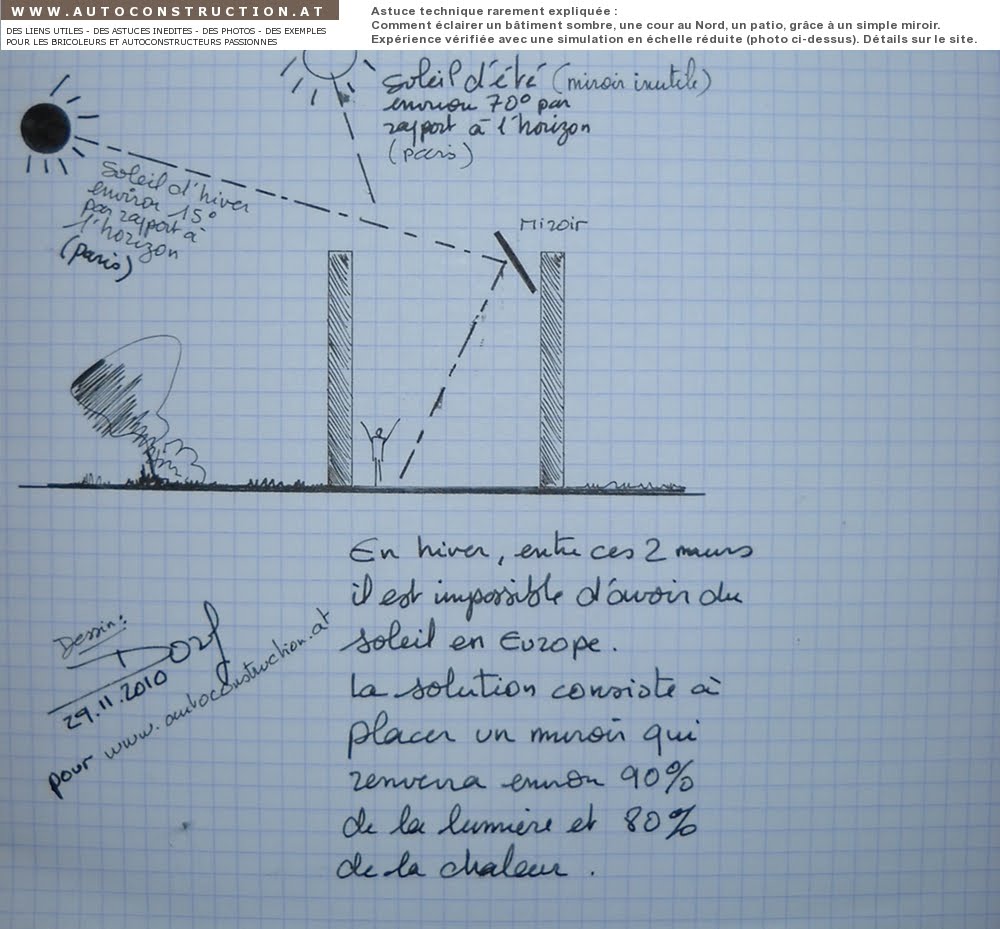

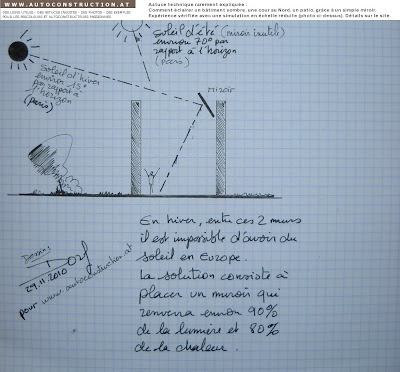

Voici avec des dessins l'idée pour un patio :


Quel miroir utiliser ?
Le miroir à utiliser peut-être plat ou demi sphérique. Dans ce dernier cas il sera probablement inutile d'avoir un suivi motorisé du soleil (car celui-ci je le rappelle fait une courbe d'Est en Ouest)!
Ce qui serait plus économique (pas de moteur, pas d'électronique, pas de consommation électrique).

Pour un miroir plat géant j'ai trouvé à 132E HT /m2 une société qui fabrique et vend même aux particuliers un tissu réfléchissant sur cadre aluminium. Il faut d'abord demander si le pouvoir réfléchissant au soleil est le même qu'avec un miroir ou des plaques alu ou inox polies.

Où trouver un miroir géant ?
Voici où trouver le miroir plat géant et pas cher :



Autres liens utiles sur le sujet ?

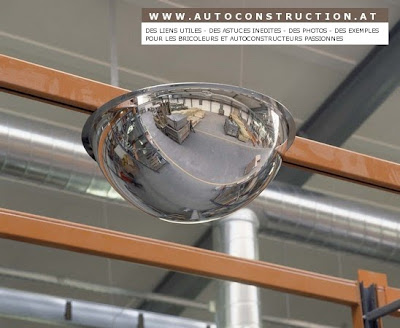

Miroirs demi sphériques pas cher 1mètre de diamètre:

Calcul de l'avancée d'un auvent selon l'angle du soleil :

L'histoire du miroir de Viganella :

Un brevet pour un miroir qui éclaire les façades d'immeubles ou de bureaux qui sont au Nord, sans soleil (avec des explications en Français):

Le prix (tarif) des miroirs, ou verre normal, trempé :
Extraits des tarifs du verre et miroirs:
Verre ordinaire : en 6mm 180€/m2, en 8mm 230 €/m2 (délai moyen 3 semaines)
Verre trempé* : en 6mm 220€/m2, en 8 mm 340 €/m2 (délai moyen 4 à 5 semaines)
Miroir : en 3mm 156€/m2 (délai moyen 3 semaines) Tarif NNPP Meuble sur mesure :
- Verre ordinaire (verre clair coupe brute***) en 4mm 89€/m2 (délai 2 à 5 jours)
- Verre ordinaire (verre clair bords polis) en 6mm 150€/m2 (délai 2 à 5 jours)
- Verre ordinaire (verre clair bords polis) en 8 mm 175€ (délai 2 à 5 jours)
- Verre ordinaire (verre clair bords polis) en 10mm 230€/m2 (délai 2 à 5 jours)
- Verre trempé*(sécurit) bords polis en 6mm 199€/m2 (délai 10 à 15 jours)
- Verre trempé*(sécurit) bords polis en 8mm 280€/m2 (délai 10 à 15 jours)
- Verre trempé*(sécurit) bords polis en 10mm 360€/m2 (délai 10 à 15 jours)
- Miroir 3mm : à partir 135€/m2 (délai 2 à 5 jours)
- Miroir 4mm : à partir 145€/m2 (délai 2 à 5 jours)
- Miroir feuilleté** : à partir de 250€/m2 (délai 5 à 10 jours)

TARIF LENO PANNEAUX FINNFOREST


Taif Leno environ 115E TTC monté/m2 pour 95mm d'épaisseur en Epicéa. (150E/m2 pour le KLH)
Source : Forum
Les panneaux Leno de Finnforest sont des panneaux multiplis bois qui permettent de grandes portées et sont structurellement porteurs.
En principe à se faire livrer puis je pense faire monter. Pour toute une construction ou partie de construction.
Il faut ajouter au prix l'isolant (laine de bois par exemple 47 à 55E le m2 posée), le pare pluie (10 à 12E/m2 posé) et le bardage en pin Douglas (environ 66E/m2 posé).
Tarifs posés par des charpentiers en 2005.
Contactez Finnforest pour un devis personnalisé ou un revendeur proche de votre domicile:

Si vous êtes en Aquitaine Finnforest conseille de contacter Home Bois Distribution (Langon 33):

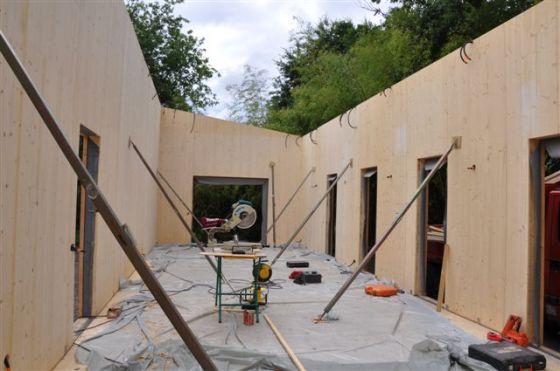

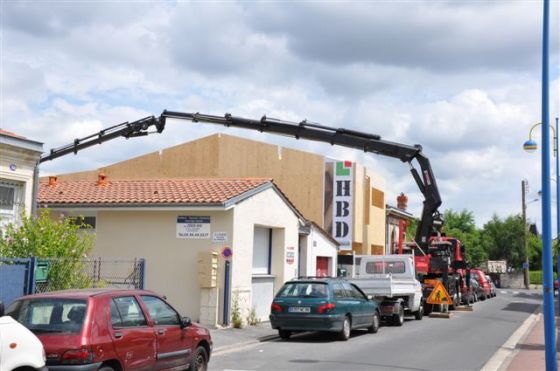

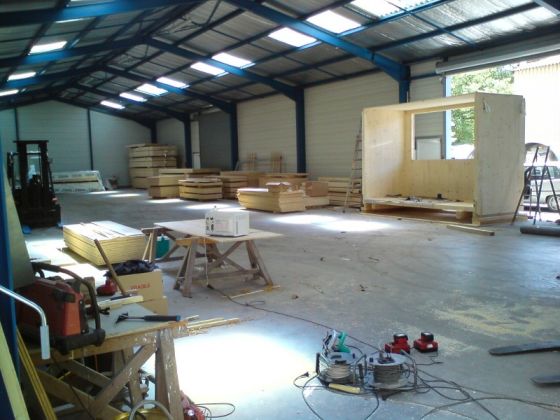

Voici les photos des réalisations qu'ils présentent sur leur site :








BETON SANS FERRAILLE FIBRES

Le béton fibré ultra hautes performances est un béton qui ne nécessite pas de ferrailles.
Ni pour les parements de façades ni pour les fondations. Il est généralement étanche, extrêmement solide mais surtout il permet des épaisseurs bien plus faibles que les bétons normaux.
Par contre, contrairement au béton avec treillis, chainages, renforts à base d'armatures en ferraille il n'y a pas de DTU applicable. Les réalisations s'effectuent donc pour ce qui du gros oeuvre avec des ATEX semble t'il. En 2012 pour le moins.


Dans la réalisation ci-dessus (Crèche Philippeville à Grenoble) les éléments de façades et de couverture font 2m de large pour 4,6m de haut et seulement 4 cm d'épaisseur !
Ciment Lafarge (Ductal) mit en oeuvre par la société IDBAT Production avec pour architecte l'agence R2K.
Source : le Moniteur
...................................

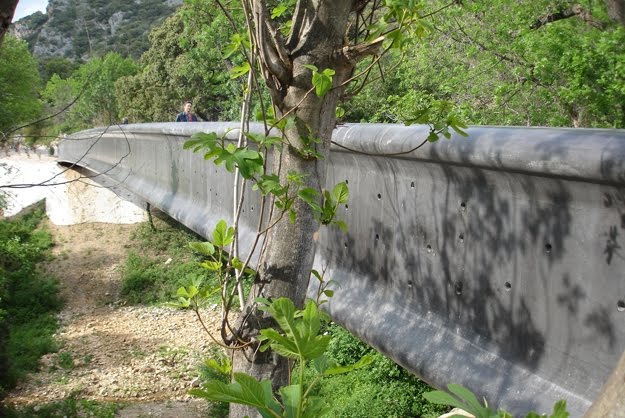

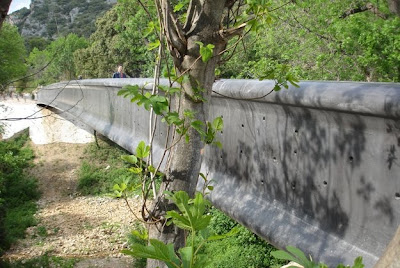

L'architecte Rudy Ricciotti l'a utilisé pour le Pavillon Noir d'Aix en Provence, pour la passerelle des anges dans l'Hérault (67 mètres ! ) et l'utilisera pour le Mucem
Pour nous autres autoconstructeurs l'avantage de ces bétons serait de pouvoir couler nos fondations sans ferrailles.
Notamment en cas de recours à l'ossature bois où il n'y a pas besoin de remontée de ferrailles dans les murs et où la notion de barrière étanche est intéressante.
Ou encore pourrait on imaginer se servir de ces bétons pour des parements de façade comme dans l'exemple ci-dessus. Pour des réalisations modernes. Mais ces bétons servent aussi à faire des meubles ! Je complèterai cet article au fil du temps.
...................................
Le tarif, prix coût je n'ai pas réussi à le trouver.
Mais il est possible de demander des tarifs sur les sites suivants :
Pour le BSI de Eiffage, Premix conditionnement en sacs de 25 kgs ou Big bags de 600 à 1.200 kg.
Pour le Ductal de Lafarge, Premix en sacs ou Big bags
...................................

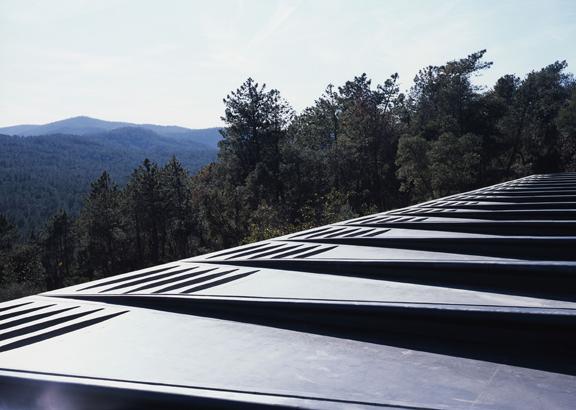

Quelques autres images d'emploi des BFUHT :


Images source site Lafarge Ductal:













..................................................................................................................................
Cet article a été rédigé par dA dOrf www.dadorf.ch

Tous droits réservés / NE COPIEZ-PAS, FAITES PLUTOT UN LIEN :)
..................................................................................................................................

LOCATION ENGINS DE LEVAGE



Difficile de trouver des tarifs de location pour des grues de 50 tonnes ou moins, difficile de savoir combien va coûter le grutage d'un container par exemple (c'est ça que je cherchais comme information! environ 100E de l'heure avec chauffeur, demander un devis gratuit) pour une maison, difficile de trouver les tarifs de location des manitou, nacelles et autres gues ou moyens de levage. J'ai donc décidé de communiquer aux visiteurs de mon site www.autoconstruction.at le site de Eurolev qui ont l'avantage d'être présents en Ile de France, Aquitaine, Nord Pas de Calais, Midi Pyrénées, Pays de la Loire et Bretagne. (Je n'ai pas d'actions chez eux... Mais j'ai trouvé leur site bien fait et ils sont présents dans beaucoup de régions. Ce qui permet gratuitement et facilement d'obtenir des devis et comparer au besoin avec d'autres prestataires à chercher dans les pages jaunes.
Le site officiel d'Eurolev : http://www.eurolev.fr/nos-agences

LES DIFFERENTS PANNEAUX BOIS


Les panneaux bois comprennent les OSB, les médium, les particules, les multiplis, les contreplaqués mais quelle est leur origine ? Sur ce schéma vous découvrirez ces origines. Sur ce site Lignum, trouvé en Suisse vous apprendrez encore d'autres choses très utiles pour la construction bois. Dont un chapitre sur les Formaldéhides! Tout savoir sur les bois originaires des forêts Suisses, le certificat d'origine du bois Suisse, à nouveau des argumentaires quand aux qualités du bois, sa tenue à l'incendie, ses traitements et bien d'autres choses encore. Très complet et en consultation gratuite et beaucoup de pdf gratuits à télécharger.

CONSTRUCTION MAISON BOIS


J'ai découvert sur internet ce site très riche en informations. Des conseils propres à la Belgique mais qui sont valables pour la France, Suisse et autres pays Européen. L'inventaire des avantages du bois dans la construction, des modèles présentés qui sont très modernes (formes cubiques, contemporaines, toits plats etc...), les différents parements de façades mais aussi les escaliers, portes, les techniques de construction, ventilation double flux et tant d'autres choses en consultation gratuite.
Suivez ce lien :

PATIO INTERIEUR NOIR

Voici un patio très moderne, noir, épuré, minimaliste qui démontre, une fois encore la facilité qu'il y a a prévoir ce genre de protection visuelle dans sa maison. Et la simplicité de construction et d'agencement. Nul besoin de décorer à foison, du gravier, quelques plantes, un peu de bois exotique et le tour est joué.
Découvrez plus de photos en cliquant sur le lien ci-dessous, source de l'information et des photos:
http://archinspire.com/home-design/mission-style-modern-house-design-refined-circulation.htm

MAISON AVEC PATIO BARBIZON

Une maison avec patio contemporain. Le patio a été créé à l'occasion d'un agrandissement de la maison ancienne. Il est simplement placé devant le salon. Cette configuration est très intéressante car d'un point de vue réglementaire ce ne sont que des murs. S'ils sont inférieurs à 2 mètres de haut il n'y a normalement pas de déclaration à faire (en France), pas d'autorisation à demander. A vérifier sur chaque commune, chaque projet.
Le patio a été réalisé en béton et pierres.
Découvrez cette réalisation très contemporaine sur le site suivant, source de l'image:
http://www.otua.org/formation/maison-contemporaine-2006/ile-de-france.htm

MAISON PATIO ANDALOUSIE

Voici un très bel exemple de maison à patio. En Andalousie. Avec jardin intérieur, palmiers et tout ce qui convient pour une vie agréable, tournée vers l'intérieur. Intimité absolue !
Pour découvrir cette image en grand format, visitez le superbe site, source de cette photo :
http://www.vacanceo.com/albums_photos/voir-photo_227320.php

CABANE ARCHITECTURE RONDINS BOIS

Si vous cherchez à cacher une construction, la rendre totalement naturelle, cherchez du côté du bardage en fausse stère de bois. Des tranches de rondins de bois appliquées sur une façade et la maison disparait comme par magie. Facile, inventif, beau et original. A découvrir en images ci-dessous et sur le site internet donné en lien.




Source et plus de photos et plans :
design Piet Hein Eek
http://thomasmayerarchive.de/categories.php?cat_id=2462&l=english
