ECLAIRER UN VILLAGE AVEC UN MIROIR GEANT !

Quand on est dans le noir, sans soleil, au fond d'une vallée, avec une cour exposée au Nord ou un patio sans lumière naturelle, comment faire entrer le soleil sans trop dépenser ?

La réponse a été trouvée pour un village d'Italie nommé Viganella qui se trouvait en fond de Vallée dans l'obscurité tout l'hiver !
Un miroir géant a été installé sur la montagne, à environ 190m de la place du village et croyez-le si vous le voulez, cela éclaire tout l'hiver la place du village !
Vous trouverez ci-dessous les photos incroyables de cette solution efficace.
J'ai voulu vérifier cette expérience, vous trouverez les détails de mon expérience tout en bas de cet article. Mais aussi des croquis explicatif pour un problème similaire avec une cour, un patio, un bâtiment au Nord etc... Ainsi que le prix du verre, des miroirs classiques, trempés ou géants!
.........................................................
Article exceptionnel et très complet
Par dadorf.ch le 29.11.2010
Tous droits réservés
.........................................................

Le village de Viganella et son miroir :
Tout le village est à l'ombre sauf la place, visée par le miroir

Voici le reflet du miroir géant (environ 8mx5m)

Voici le miroir géant (qui sur cette photo ne pointe évidemment pas dans la direction pour éclairer le village):

Voici la place du village recevant le soleil via le miroir :

La solution trouvée par la mairie a attiré les télévisions du monde entier !

La source des photos est le site suivant :
L'expérience en miniature réalisée par mes soins :
Nous sommes le 29 Novembre 2010, plein Sud (le Sud est à droite sur les images), il est environ 11H00 du matin.
J'ai pris un miroir de salle de bain, une boîte d'environ 20cm de profondeur dont le fond, sans le miroir est totalement dans l'ombre.
Le miroir est ensuite orienté vers le fond de la boîte.
Et miracle, la totalité de la surface du miroir renvoie au fond de la caisse sombre une tâche de soleil de même surface.
Vous pouvez reproduire cette solution en miniature, comme moi avec n'importe quelle boîte (carton, plastique etc...).
Le soleil est réfléchit à environ 90% et la chaleur à 80%.
Ce qui n'est pas rien !


Voici avec des dessins l'idée pour un patio :


Quel miroir utiliser ?

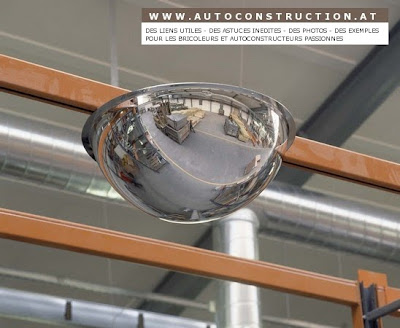

Le miroir à utiliser peut-être plat ou demi sphérique. Dans ce dernier cas il sera probablement inutile d'avoir un suivi motorisé du soleil (car celui-ci je le rappelle fait une courbe d'Est en Ouest)!
Ce qui serait plus économique (pas de moteur, pas d'électronique, pas de consommation électrique).

Pour un miroir plat géant j'ai trouvé à 132E HT /m2 une société qui fabrique et vend même aux particuliers un tissu réfléchissant sur cadre aluminium. Il faut d'abord demander si le pouvoir réfléchissant au soleil est le même qu'avec un miroir ou des plaques alu ou inox polies.

Où trouver un miroir géant ?
Voici où trouver le miroir plat géant et pas cher :



Autres liens utiles sur le sujet ?
Miroirs demi sphériques pas cher 1mètre de diamètre:

Calcul de l'avancée d'un auvent selon l'angle du soleil :

L'histoire du miroir de Viganella :

Un brevet pour un miroir qui éclaire les façades d'immeubles ou de bureaux qui sont au Nord, sans soleil (avec des explications en Français):

Le prix (tarif) des miroirs, ou verre normal, trempé :
Extraits des tarifs du verre et miroirs:
Verre ordinaire : en 6mm 180€/m2, en 8mm 230 €/m2 (délai moyen 3 semaines)
Verre trempé* : en 6mm 220€/m2, en 8 mm 340 €/m2 (délai moyen 4 à 5 semaines)
Miroir : en 3mm 156€/m2 (délai moyen 3 semaines) Tarif NNPP Meuble sur mesure :
- Verre ordinaire (verre clair coupe brute***) en 4mm 89€/m2 (délai 2 à 5 jours)
- Verre ordinaire (verre clair bords polis) en 6mm 150€/m2 (délai 2 à 5 jours)
- Verre ordinaire (verre clair bords polis) en 8 mm 175€ (délai 2 à 5 jours)
- Verre ordinaire (verre clair bords polis) en 10mm 230€/m2 (délai 2 à 5 jours)
- Verre trempé*(sécurit) bords polis en 6mm 199€/m2 (délai 10 à 15 jours)
- Verre trempé*(sécurit) bords polis en 8mm 280€/m2 (délai 10 à 15 jours)
- Verre trempé*(sécurit) bords polis en 10mm 360€/m2 (délai 10 à 15 jours)
- Miroir 3mm : à partir 135€/m2 (délai 2 à 5 jours)
- Miroir 4mm : à partir 145€/m2 (délai 2 à 5 jours)
- Miroir feuilleté** : à partir de 250€/m2 (délai 5 à 10 jours)
